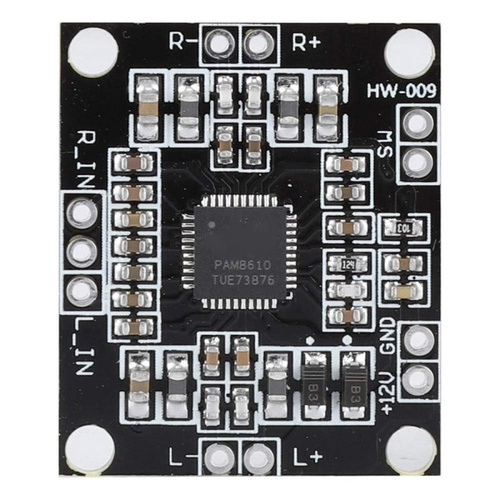

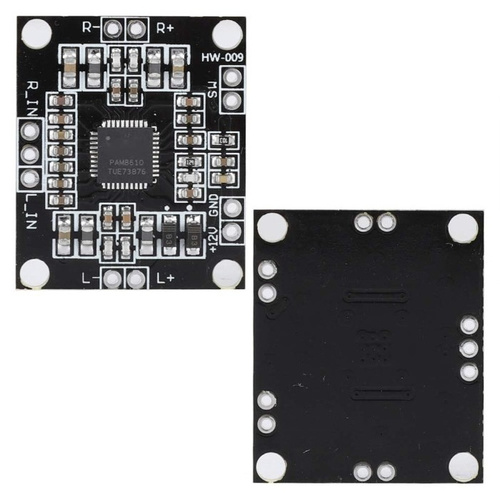

ماژول آمپلی فایر 2x10W استریو PAM8610

ماژول آمپلی فایر استریو 2*15W مدل PAM8610

این محصول یعنی دارای 2 خروجی استریو 10 وات تا 15 وات است که در واقع این میزان توان، قدرت واقعی محصول به شمار آمده و میزان شفافیت و کیفیت صدا در آن بسیار بالا است. میزان توان حداکثری به ولتاژ ورودی و امپدانس بلندگوها ارتباط دارد. در نتیجه بالاترین میزان ولتاژ ورودی 12 ولت و امپدانس دقیق بلندگوها باعث دریافت بالاترین میزان توان خواهد بود. در زمان نصب و راه‌اندازی در صورتی که از ماژول بلوتوث گیرنده صدا یا ماژول MP3 پلیر فلش خور استفاده می‌شود باید حتما از کابل شیلد دار 2 رشته برای اتصال استفاده شود تا از ایجاد هرگونه نویز جلوگیری شود.

این محصول مصرف بهینه بسیار پایینی دارد و دمای پایین تولید می کند اما در صورت دریافت بالاترین میزان و حداکثر توان بهتر است که از یک هیت سینک بسیار کوچک روی تراشه اصلی با چسب سیلیکون استفاده شود. در زمان نصب و اتصال ورودی تغذیه باید با دقت عمل شود و قطب منفی GND - و قطب مثبت 12V + به درستی متصل شود، در غیراین‌صورت برد خواهد سوخت. استفاده از قطعات الکترونیک SMD باعث شده است که اندازه این برد بسیار کوچک شود و حتی ارتقاع نصب نیز به شدت کم و در حد چند میلی‌متر باشد.

در نتیجه به جز ساخت سیستم صوتی استریو برای استفاده در بخش تقویت صوتی مانیتور، پروژکتور، تلویزیون LCD و LED یا دستگاه‌های پخش‌کننده چند رسانه‌ای صوتی MP3 و برخی هدفون‌ها نیز دارای کاربری است. ولتاژ ورودی مناسب 12V مثلا آداپتور 12 ولت 3 آمپر و بلندگوها 4 تا 8 اهم هستند. در صورت استفاده از بلندگوی 4 تا 8 اهم می‌توان 2 خروجی 10 یا 15 وات برای هر کانال به سمت ترمینال بلندگو و باکس دریافت کرد.

Power supply voltage: DC 7V-15V

Output power: 10W + 10W (8 loads)

Efficiency: 90%

Shutdown current: 4uA

Quiescent current: 20mA

Signal to noise ratio: 86%

Total harmonic distortion: 5W/1kHz/8--0.1%

Frequency range: 20Hz-20kHz

Input impedance: 15K

Output impedance: 4-8

Amplifier board size: Approx. 30 * 25 * 2.5mm / 1.18 * 0.98 * 0.1inch

مشخصات

توان (وات)

   20W

فرکانس

   20Hz تا 20kHz

مقاومت/امپدانس (Ω)

   4 تا 8 اهم

تعداد کانال صدا

   استریو - 2 کانال

ولتاژ ورودی

   7V تا 15V DC

پشتیبانی بلوتوث

   ندارد

خروجی ساب ووفر

   ندارد

پهنا (ضخامت)

   2.5cm

بلندی (سانتی‌متر)

   3cm

هیت سینک

   ندارد

چراغ نمایش‌گر

   ندارد
