ماژول بلوتوث گیرنده صوتی MH-M18

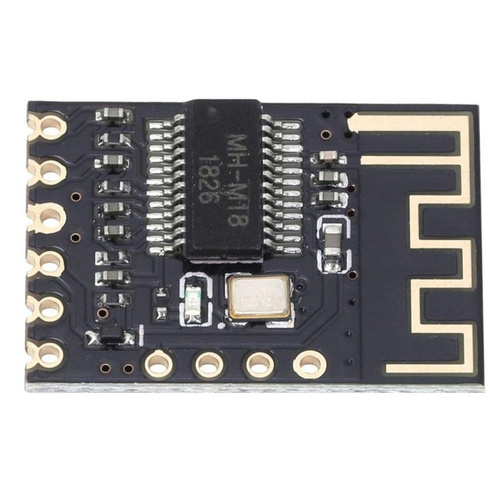

ماژول بلوتوث صوتی مدل MH-M18

از این محصول برای ساخت یا بلوتوث‌دار کردن انواع سیستم صوتی خانگی، ماشین و اتصال به ورودی صدای آمپلی‌فایر و ماژول آمپلی‌فایر می‌توان بهره برد. یکی از مهم‌ترین ویژگی‌های این ماژول Bluetooth صوتی امکان افزودن و لحیم کردن یک فیش مادگی USB روبردی است ( در پایین صفحه قابل افزودن به سبد خرید ) که امکان فلش‌خور کردن آن را نیز فراهم می‌کند و تقریبا آن را به یک برد USB فلش خوری بلوتوث‌دار کوچک تبدیل می‌کند. ماژول بلوتوث MH-M18 استریو است. به این معنا که دارای خروجی صدا به صورت دو کانال صوتی است که این دو خروجی یا به هدفون متصل شده یا به ورودی صدای فیش AUX یا.. آمپلی‌فایر قابل اتصال است. اتصال با روشن شدن بلوتوث گوشی موبایل یا تبلت به صورت خودکار انجام می‌شود.

نکات نصب و راه اندازی

1. در صورت نیاز می‌توان اگر منبع تغذیه شما دارای نویز بود یا استفاده از یک فیلتر RC یعنی مقاومت 10 اهم و خازن 330 میکروفاراد آن را رفع کنید.
2. در صورت نیاز به افزایش گین صدا مقاومت‌های 10 کیلو سر راه خروجی کانال راست و چپ صدا را حذف نمایید تا حجم و فرکانس صدا افزایش پیدا کند.
3. پایه MUTE مربوط به قطع صدا است که در صورت نیاز به فعال شدن باید به پایه GND متصل شود.
4. در صورتی که با نویز روبرو هستید بهتر است که سلفی که در دیتاشیت ذکر شده نصل نشود و تنها یک خازن 100 الی 1000uFروی تغذیه متصل شود.
5. در زمان نصب از کابل شیلددار برای اتصال صوتی استفاده کنید. دارای خروجی صدای استریو 2 کانال، ولتاژ کاری 3.7 تا 5 ولت DC که میتواند بین این دو عدد باشد.

مشخصات

رنگ

   مشکی

تعداد کانال صدا

   استریو - 2 کانال

ولتاژ ورودی

   5V DC

تعداد در بسته

   1
