ماژول فست شارژ XY-PDT با نمایشگر ولتاژ، جریان و Type-C

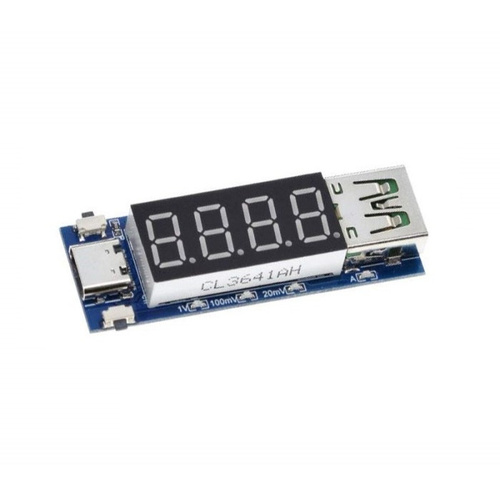

ماژول فست شارژ با نمایشگر ولتاژ و جریان دارای پورت Type-C مدل XY-PDT

از کاربری‌های مهم این محصول در مواردی مانند انواع روتر یا مودم، لپ تاپ، شارژر مبدل، تستر شارژر و.. می‌توان نام برد. این محصول دارای یک فیش مادگی USB TYpe-C روبردی و یک فیش مادگی USB A روبردی است. در واقع هنگام اتصال ماژول به شارژر شیوه‌نامه ( پروتکل ) فناوری شارژ سریع PD به صورت خودکار شناسایی می‌شود. نمایش بوت دو حالت دارد:

نمایش بوت حالت A: در صورتی که شارژر از پروتکل‌های شارژ سریع PD پشتیبانی نکند مود یا حالت "----" نمایش داده می‌شود.

نمایش بوت حالت B: در صورتی که شارژر از پروتکل‌های فست شارژ pd2.0 و pd3.0 پشتیبانی کند، این موارد روی نمایشگر به نمایش در می‌آیند.

نمایش‌گر دیجیتال ولتاژ و آمپر: باید توجه داشت که این محصول دارای امکان تغییر پارامترهای نمایشگر است. در واقع در ماژول فست شارژ مدل XY-PDT در حالت A می‌توانید دکمه K1 را سریع فشار دهید تا میزان ولتاژ خروجی یا میزان شدت جریان و آمپر نمایش داده شود. در حالت B و دوم در صورت فشار دادن و نگه‌داشتن حدود 5 ثانیه کلید K1 صفحه نمایش دیجیتال خاموش شده و و البته در این شرایط ولتاژ خروجی نگه‌داری شده و قطع نمی‌گردد.

شرایط تنظیم ولتاژ پله pps در محصول

پیش از هرچیز اطمینان یابید که ماژول فست شارژ در مود pps اجرا گردد. در این شرایط ال ای دی های بخش 1v/100mv/20mv یا همگی یا هر کدام روشن است درجه ولتاژ P7-6 یا P7-7 است.

اگر کلید K2 را بزنید تا ولتاژ 3pps ست شود و صفحه به صورت چشمک‌زن می‌شود. پیش از هر چیز ولتاژ 1 مرحله ای را به‌کار بیاندازید.

کلید k2 را نزدیک به 3 ثانیه نگه دارد. با این کار ولتاژ مرحله سپسین را برگزینید.

می‌توانید کلید k1 یا k2 را برای دگرگون کردن میزان ولتاژ بزنید. با این شرایز در این هنگام دکمه k1 افزایش و دکمه k2 کاهش خواهد بود.

جهت بیرون شدن از مود ست کردن ولتاژ pps کلید k1 و k2 را به مدت زمان کم فشار دهید، هنگامی که LED ها یعنی هر دو گزینه 1v/100mv/20mv روشن باشند ولتاژ مرحله دیگر را برگزینید.

نهایتا کلیدk1 برای نزدیک به 2 ثانیه جهت ذخیره پارامترها و برگشتن به صفحه نمایش دیجیتال همیشگی و معمول مناسب است.

Features:

1>.PD-Fast-Charger Trigger

2>.Voltage and current display

3>.Multi-set voltage output

4>.Power-off memory function

3.Parameters:

1>.Product Name:XY-PDT PD-Fast-Charger Trigger Module

2>.Product Number:XY-PDT

3>.Output Voltage:DC 4.0V~20V

4>.Voltage Precision:0.3%

5>.Voltage Resolution:0.01V

6>.Current Precision:0.5%

7>.Current Resolution:0.001A

8>.Working Temperature range:-20℃~100℃

9>.Working Humidity range:0%-95%RH

10>.Size:59*18*9mm

4.Set Mode:

1>.Boot display:Automatically detect the PD fast charging protocol every time after power is turned on.

1.1>.Input device don’t support PD protocol if display ‘----’.

1.2>.Input device supports PD2.0 protocol.

1.3>.Input device support PD3.0 protocol.

2>.Switch display parameter:

2.1>.Short press K1 button to switch display output voltage or output current or both in turns.

2.2>.Keep press K1 button about 5second to turn OFF screen and indicator.But XY-PDT keeps output voltage.

3>.Adjust voltage grade:

3.1>.Short press K2 button to set voltage grade.The corresponding voltage grade indicator will flash automatically.

3.2>.Short press K1 or K2 button to change voltage value. K1 is increase and K2 is decrease in this time.

3.3>.There are 7 voltage grade P7-1 to P7-7 and P7-L. It will display voltage grade and then display corresponding voltage value.

3.4>.Keep press K1 button about 2second to save parameters and exit(Or without any operation within 5second).

3.5>.P7-L is the last voltage grade. Module will trigger all grades(5V/9V/12V/15V/PPS-Mode) in turns if selected this grade. Three LED indicator will lit in turns and this mode can be used for factory of charger.

3.6>.PD2.0 charger generally

مشخصات

ولتاژ ورودی

   5V DC

ولتاژ خروجی

   4V DC تا 20V DC

مدل

   دیجیتال

درگاه (پورت) ورودی

   USB3.1 Type-c

درگاه (پورت) خروجی

   USB 2.0

پهنا (ضخامت)

   1.9cm

بلندی (سانتی‌متر)

   5.3cm

چراغ نمایش‌گر

   دارد

نمایشگر دیجیتال

   دارد

تعداد در بسته

   1
