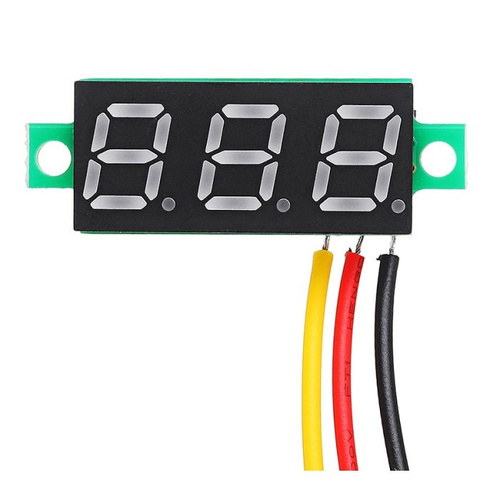

ماژول ولت متر DC دیجیتال 0 تا 36 ولت 3 سیم

ماژول ولتمتر 3 دیجیتال DC0-36V سه سیم 0.36 اینچ

باید اشاره کرد که برای راه‌اندازی این محصول نیاز به حداقل ولتاژ 4V است که این میزان تغذیه می‌تواند تا 36 ولت DC نیز افزایش پیدا کند. نمایش ولتاژ اندازه‌گیری شده تا 10 ولت با 2 رقم اعشار است و ولتاژهای بالاتر با یک رقم اعشار با دقت بالا نمیاش داده می‌شود. جامپرهای پشت مدار الکترونیک جهت اتصال پدها است. مثلا پدهای کناری سیم‌های ماژول در حالت نخست یعنی باز بودن جامپر جریان ورودی + قطع می شود و می‌توان برای اندازه‌گیری ولتاژ مستقیم از 0 تا 30+ با ولتاژ تغذیه پایدار + کمینه Vdc+5 استفاده شود.

سیم زرد رنگ مخصوص سنجش ولتاژ است و نصب و راه‌اندازی طبق تصاویر راهنما باید انجام شود. سیم مشکی 0.25mm جهت اتصال زمین GND و سیم قرمز 0.25mm برای اتصال مثبت تغذیه مورد استفاده قرار می‌گیرد. دقت اندازه‌گیری 0.1 ولت است. با داشتن این ولتمتر 0 تا 36 ولت DC دیجیتال دیگر نیازی به استفاده از مولتی‌متر نیست.

مشخصات

مدل

   دیجیتال

ژرفا- ارتفاع (سانتی‌متر)

   0.8cm

پهنا (ضخامت)

   1cm

بلندی (سانتی‌متر)

   3cm

تعداد در بسته

   1

دامنه‌ی اندازه‌گیری ولتاژ DC

   0-36V
