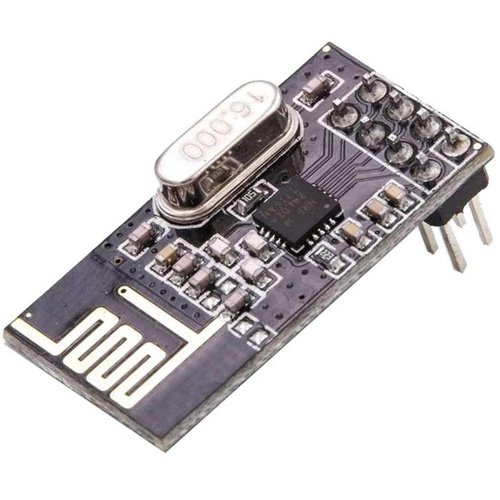

ماژول فرستنده و گیرنده رادیویی بی‌سیم NRF24L01

مشخصات

شدت جریان (آمپر)

0.14A

فرکانس

2.4GHz

سرعت جابه‌جایی داده‌ها

2.1Mbps(Max)

پهنا (ضخامت)

1.5cm

بلندی (سانتی‌متر)

2.9cm

ولتاژ تغذیه

1.9V تا 3.6V

چراغ نمایش‌گر

دارد

تعداد در بسته

1

ماژول چیپ مخابراتی Wireless مدل NRF24L01

ارتباط بی‌سیم، سریع و پایدار با ماژول NRF24L01: آیا به دنبال راهی ساده و کارآمد برای ایجاد ارتباط بی‌سیم بین دستگاه‌های الکترونیکی خود هستید؟ ماژول NRF24L01 دقیقا همان چیزی است که شما نیاز دارید! این ماژول قدرتمند و کم‌مصرف، امکان برقراری ارتباط بی‌سیم در باند 2.4 گیگاهرتز را فراهم می‌کند. با استفاده از NRF24L01 می‌توانید داده‌ها را به سرعت و با کمترین تداخل به دستگاه‌های دیگر ارسال و دریافت کنید.

ویژگی‌های کلیدی:

• سرعت بالا: انتقال داده با سرعت بالا و بدون تأخیر
• برد مناسب: پوشش دهی مناسب برای کاربردهای مختلف
• مصرف پایین: کاهش مصرف انرژی باتری
• پیکربندی آسان: تنظیمات ساده و سریع
• پشتیبانی از پروتکل SPI: سازگاری با انواع میکروکنترلرها

کاربردها:

• ساخت ربات‌ها: کنترل ربات‌ها از راه دور
• پروژه‌های اینترنت اشیا (IoT): اتصال سنسورها و عملگرها به اینترنت
• سیستم‌های کنترل از راه دور: کنترل دستگاه‌ها از راه دور
• جمع‌آوری داده: انتقال داده از سنسورها به یک مرکز کنترل
• و بسیاری کاربردهای دیگر...

چرا NRF24L01؟

• قابلیت اطمینان بالا: عملکرد پایدار در محیط‌های مختلف
• قیمت مناسب: مقرون به صرفه بودن
• ابعاد کوچک: مناسب برای پروژه‌های با محدودیت فضایی
• پشتیبانی گسترده: وجود منابع آموزشی و کتابخانه‌های نرم‌افزاری

باید در نظر داشت که این چیپ به‌گونه‌ی دوسویه است و برای راه‌اندازی تنها به 2 عدد از آن جهت ایجاد ارتباط نیاز است.. با استفاده از ماژول بی‌سیم NRF24L01+ می‌توانید پروژه‌های الکترونیکی خود را به سطح جدیدی ارتقا دهید. این ماژول ابزاری ایده‌آل برای مبتدیان و حرفه‌ای‌ها است.

توجه: برای استفاده از این ماژول، به دانش اولیه برنامه‌نویسی میکروکنترلر نیاز دارید.

2Mbit/s, 1Mbit/s, 250Kbit/s, three selectable transmission rate

MultiCeiver hardware and six receiver functions

2 Mbit/s make high-quality VoIP is possible

+/- 60 ppm crystal

Only require an external inductor in the antenna matching

There is no need multi-layer PCB

5V tolerance level inputs

Improved ShockBurst and the serial interface can be easy to connect with a variety of low-cost MCU

There si no need SPI interface with the MCU

Received in the rate of 2Mbit/s, the peak current is 12.5mA

When the rate of 2Mbit/s @ 0dBm output,the peak current is 11mA

Power-down mode, power consumption is 400nA

Standby mode, power consumption is 32uA

130us fast switching and wake time

With voltage regulator:Oltage regulators on board

Built-in 2.4GHz antenna,support up to six channels of data reception

Low operating voltage: 1.9-3.6V

Small size:15*29mm
