ماژول ولت متر و آمپر متر دیجیتال پانلی DC

اندازه‌گیری ولتاژ DC و آمپر ولتمتر 100V آمپرمتر 10A روپنلی

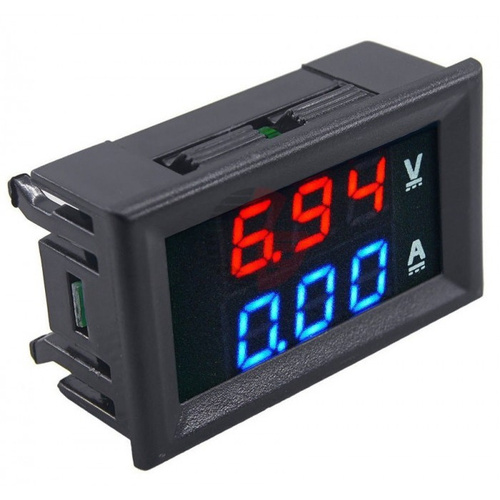

با استفاده از این ماژول ولتمتر آمپرمتر DCN-288، کاربر می‌تواند نسبت به اندازه‌گیری ولتاژ از 0V تا 100V و آمپر از 0 تا 10A اقدام کند و نتیجه به صورت دقیق و دیجیتالی در دو سطر جداگانه به رنگ های قرمز و آبی بر روی صفحه نمایش ماژول پنلی به نمایش درآید. یک ابزار سنج مانند مولتی متر یا کلمپ متر به صورت ماژول با ابعاد بسیار کوچک. اتصال‌ها از طریق سیم های کانکتوردار موجود در بسته‌بندی کالا انجام می شود. ویژگی‌های این ماژول شامل:

• رنگ صفحه نمایش داده ها: نمایشگر قرمز و آبی
• ولتاژ ورودی : از 0 تا 100 ولت DC مستقیم (فقط تا 99 ولت پیشنهاد می‌شود )
• جریان ورودی 0A تا 10 آمپر با ولتاژ DC
• کانکتورهای مادگی متصل بر روی ماژول

نکات نصب و راه اندازی

1. طبق دیتاشیت و داده‌های کالا، این کالا امکان سنجنش و اندازه گیری تا 99 ولت را دارد.
2. همچنین باید به یاد داشت که ولتمتر مربوط به کانکتور سه پین است ( شامل 2 سیم مشکی و قرمز برای تغذیه و یک سیم زرد برای اندازه‌گیری ) که به صورت موازی نصب شده و آمپرمتر مربوط به کانکتور دو پین بوده که به صورت سری متصل می شود.
3. مدل 10 آمپر این ماژول دارای شنت درونی ( میله زرد رنگ درونی ) است و نیازی به شنت ندارد.
4. حداکثر جریان نامی قابل دریافت از این کالا 10 آمپر است و به هیچ عنوان بالاتر از این میزان نباید دریافت شود.
5. با استفاده از پتانسیومترهای پشت ولتمتر آمپر متر می توانید نسبت به تنظیم دقیق تر و کالیبره کردن نمایشگر اقدام نمایید.
6. در بالای آی سی روی برد دستگاه دو سوراخ وجود دارد که طبق دیتاشیت می توانید این دو را اتصال کوتاه نمایید تا دستگاه ریستارت شود.
7. اگر از یک منبع تغذیه ایزوله مانند باتری برای تغذیه ولتمتر و آمپرمتر روپنلی دو رنگ قرمز و آبی بهره نمی‌برید باید سیم مشکی ولتمتر/آمپرمتر رها باشد.
8. بهره‌گیری از شنت در این کالا پیشنهاد نمی شود به این دلیلی که این قطعه فلزی ضریب دمایی پایین و پایداری بیشتری در جریان‌های بالاتر خواهد داشت.
9. ولتاژ تغذیه باید 5 ولت باشد.

مشخصات

رنگ

   مشکی

شدت جریان (آمپر)

   10A

ولتاژ ورودی

   0-100V DC

مدل

   دیجیتال

کاربرد

   روپنلی

ژرفا- ارتفاع (سانتی‌متر)

   1.7cm

پهنا (ضخامت)

   2.8cm

بلندی (سانتی‌متر)

   4.8cm
